? ? ? 位移傳感器是一種前端信號測量設備，將位移、尺寸、形變等物理量轉換為標準的PLC可編程邏輯控制器可控信號，實現自動化設備或者測控系統位移測量與位置定位。用來提供PLC可編程邏輯控制器的輸入控制。

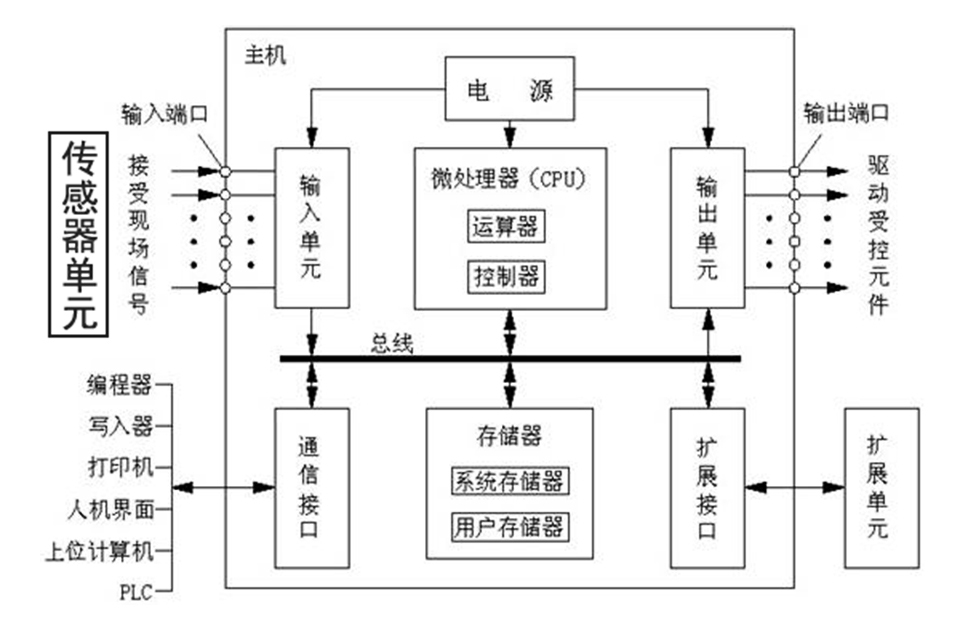

? ? ? 可編程邏輯控制器(Programmable Logic Controller，PLC)，一種具有微處理器的數字運算控制器，可以將控制指令隨時載入內存進行儲存與執行?？删幊炭刂破饔蒀PU、指令及數據內存、輸入/輸出接口、電源、數字模擬轉換等功能單元組成。采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，通過數字信號或模擬信號的輸入輸出來控制各種類型的機械設備或生產過程。

? ? ? 位移傳感器輸出信號有模擬量信號和數字量信號。模擬量信號包括電壓信號與電流信號。0-5V、0-10V電壓信號都是PLC常用標準電壓信號；4-20mA、0-20mA電流信號是PLC常用標準電流信號。電壓輸出型位移傳感器三線制；電流輸出型位移傳感器有二線制、三線制或者四線制。電壓輸出型位移傳感器因?yàn)槌杀旧缘停谧詣?dòng)化測控系統應用較多。電流輸出型位移傳感器則因?yàn)榭垢蓴_能力強，信號傳輸距離遠，在自動化測控系統也非常常見。

? ? ? 數字量信號是指用一組特殊的狀態來描述信號，典型的就是二進制數字表示信號，電路只能表示兩種狀態，即電路的通與斷。在實際的數字信號傳輸中，通常是將一定范圍的信息變化歸類為狀態0或狀態1， 這種狀態的設置大大提高了數字信號的抗噪聲能力。不僅如此，在保密性、抗干擾、傳輸質量等方面，數字信號都比模擬信號要好，且節約信號傳輸通道資源。隨著物聯網與工業互聯網技術的發展，數字量輸出型位移傳感器在自動化測控系統應用越來越多。

相應模擬信號與數字信號，PLC可編程邏輯控制器也有不同的輸入輸出端口連接位移傳感器：

? ? ?1、模擬量輸入端口：接受傳感器等設備的模擬量信號。

? ? ?2、數字量輸入端口：接受傳感器等設備的數字量信號。

? ? ?3、模擬量輸出端口：用來控制模擬量輸出等。例如：控制閥的開度。

? ? ?4、數字量輸出端口：用來控制電路的通斷等。

? ? ? ?位移傳感器選型時需要注意，傳感器信號類型和PLC輸入端口類型相同。PLC種類較多，通常情況都有數字輸入端口可以直接接入數字信號。如果沒有模擬量輸入端口，需要配備與位移傳感器信號類型相同型號的模擬量拓展模塊。位移傳感器在安裝使用過程中應注意正確接線，否則有可能損壞傳感器，或者損壞PLC拓展模塊。如果現場條件相對比較惡劣，控制器采集信號質量較差，需要加裝信號隔離器減少外界因素干擾。
